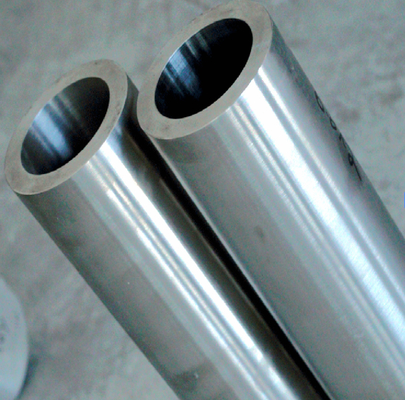

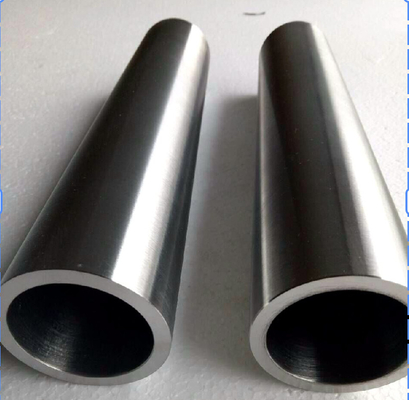

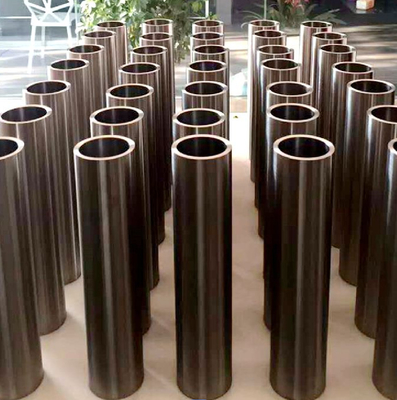

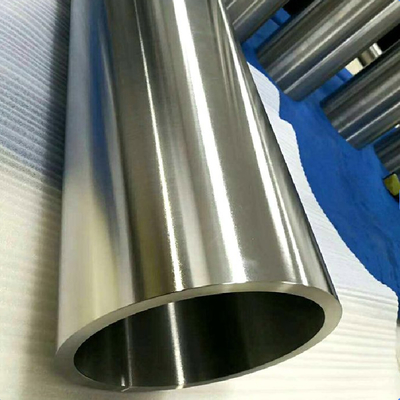

GR5 tuyau sans soudure en alliage de titane pour tuyauterie de pétrole pour aéronefs

Place of Origin	China
Nom de marque	CS-TI
Certification	ISO9001:2015
Model Number	CS-AOP
Minimum Order Quantity	100kgs
Prix	USD
Détails d'emballage	selon la demande
Conditions de paiement	T/T, L/C
Supply Ability	2000 TONS PER YEAR

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Certifications	ASTM B338, ASME SB338	Diamètre extérieur	10 à 89 mm
Type de tubes	Tubes sans soudure, Tubes soudés	Mot-clé	Oléoduc de l'aviation
Traitement de surface	Polissage, anodisation, brossage et sablage	Tailles	OD30 * 3 mm, OD52 * 6 mm, OD50 * 5 mm, OD59 * 5 mm
Longueur	Personnalisable	Emballer	casse en bois
Mettre en évidence	Tuyau sans soudure pour pipeline d'huile d'aviation , Tuyau sans soudure pour conduite d'huile auxiliaire d'aéronef , Tube sans soudure en alliage de titane GR5

Laisser un message

Description de produit

1Pourquoi utiliser un alliage de titane pour fabriquer des tuyaux de carburant?
L'alliage de titane présente les avantages suivants, particulièrement adaptés au domaine de l'aviation:
Poids léger: environ 40% plus léger que l'acier, la réduction du poids est la clé de la conception des avions.
Super résistance à la corrosion: peut résister au carburant d'aviation, à la vapeur d'eau et à la corrosion par pulvérisation de sel.
Haute résistance: La résistance est proche de celle de l'acier, bien supérieure à celle de l'aluminium, et présente une forte résistance à la pression et à l'explosion.
Résistance à haute et basse température: peut résister à des environnements extrêmes de -250°C à 600°C.
Bonne résistance à la fatigue: travail à long terme dans un environnement à haute pression et vibration, pas facile à fissurer et à échouer.
Extrêmement longue durée de vie: la durée de vie est beaucoup plus longue que les tuyaux traditionnels en acier au carbone ou en alliage d'aluminium.
Par conséquent, les tuyaux à combustible en alliage de titane sont principalement utilisés pour:
Les conduites principales de carburant des aéronefs, les conduites périphériques de carburant des moteurs et les conduites internes des équipements de ravitaillement haut de gamme.

2Matériaux communs pour les tuyaux d'huile d'aviation en alliage de titane
Code du matériau Nom complet Caractéristiques
Titane-6% d'aluminium-4% de vanadium alliage le plus couramment utilisé, haute résistance globale,
une bonne résistance à la corrosion, adaptée au moulage
L'alliage de titane Ti-3Al-2.5V-3% d'aluminium-2.5% de vanadium plus adapté au traitement à froid et aux tuyaux à paroi mince
Titane pur industriel Titane pur résistance moyenne, mais excellente résistance à la corrosion, adapté aux systèmes à basse pression

3. procédé de fabrication de tuyaux à huile en alliage de titane
Fabrication de tubes en titane sans couture: extrusion à chaud + laminage à froid/dessin à froid pour assurer l'uniformité et la pureté des parois des tubes.
Fabrication de tubes de titane soudés: soudage au laser après formage de bandes de titane, adapté aux tubes de grand diamètre.
Traitement de surface:
Décapage pour éliminer la couche d'oxyde
Traitement par passivation pour prévenir la corrosion ultérieure
Régulation de la taille de précision:
La tolérance de diamètre du tuyau est généralement contrôlée à ± 0,1 mm
Tolérance d'épaisseur de paroi de tuyau ±10%

4Indicateurs de performance typiques (en prenant comme exemple le Ti-6Al-4V)
Résistance à la traction: ≥ 895 MPa
Résistance au rendement: ≥ 828 MPa
L'allongement: ≥ 10%
Dureté: 280 ∼ 340 HV
Densité: environ 4,43 g/cm3 (40% inférieure à celle de l'acier)

5. DETAILS de taille

Le numéro de modèle.	OD (mm)	Épaisseur (mm)	Grade	Les normes	Les États membres
Le CS6-10/1.0	10	1	Ti-6Al-4V	AMS 4943 ou ASTM B348	Circuit de carburant de petit diamètre
Le CS6-12-1.2	12	1.2	Ti-6Al-4V	AMS 4944 / ASTM B861 Pour les appareils à commande électrique	Pipe auxiliaire de carburant pour aéronefs
CS6-16/1. Je vous en prie.5	16	1.5	Ti-6Al-4V	AMS 4945 / ASTM B338 Pour les appareils à commande électrique	Tubes principales de carburant à haute pression
CS6-19/2. Je vous en prie.0	19	2	Ti-6Al-4V	AMS 4945 / ASTM B861 Pour les appareils à commande électrique	Tubes de distribution de carburant pour moteur
CS6-25/2. Je vous en prie.5	25	2.5	Ti-6Al-4V	Pour l'application de la norme ASTM B861 / GB/T 3623, le nombre de pièces de rechange doit être déterminé en tenant compte de l'état de l'appareil.	Tubes principales de distribution du carburant
Le CS6-32/2.5	32	2.5	Ti-6Al-4V	Pour l'utilisation dans les machines de traitement de l'air	Pipeline de ravitaillement au sol des aéroports
Le CS6-38/3.0	38	3	Titane-3Al-2,5V	Pour l'utilisation dans les machines de traitement de l'air	Pipeline à haute pression à grande capacité
Je vous en prie.5	50	3.5	Ti-6Al-4V	AMS 4943 / ASTM B861 Pour les appareils à moteur électrique	Pièces principales du système de pont de ravitaillement en carburant
CS6-63/4. Je vous en prie.0	63	4	Ti-6Al-4V	Pour l'utilisation dans les machines de traitement de l'air	Système de stockage d'huile d'aéroport
CS6-89/4. Je vous en prie.0	89	4	Ti-6Al-4V	Pour les appareils de traitement des eaux usées, les valeurs minimales sont les suivantes:	Tubes principales d'huile à débit élevé

6Exemples d'applications de tuyaux à huile en alliage de titane
Système de carburant du Boeing 787: les tuyaux d'huile Ti-6Al-4V sont largement utilisés.
Pièces d'huile pour moteur de l'Airbus A350.
Les principaux conduits de livraison de carburant pour chasseurs et pétroliers militaires.
Système haut de gamme de pont de ravitaillement en aéroport (exigences de résistance élevée à la corrosion et à la fatigue).
