Épreuve hydrostatique de pliage de tubes de titane de grade 2 ASTM B861 pour l'industrie chimique

Épreuve hydrostatique de pliage de tubes de titane de grade 2 ASTM B861 pour l'industrie chimique

Normes: ASTM B861

Produits: Tubes sans soudure en titane et en alliage de titane

Matériaux de qualité 1 à 38

Taille: OD 0,405 " (de 10,29 mm) - 36 " (de 914 mm)

Épreuve: Épreuve de flexion/épreuve d'aplatissement/épreuve hydrostatique

Introduction du produit

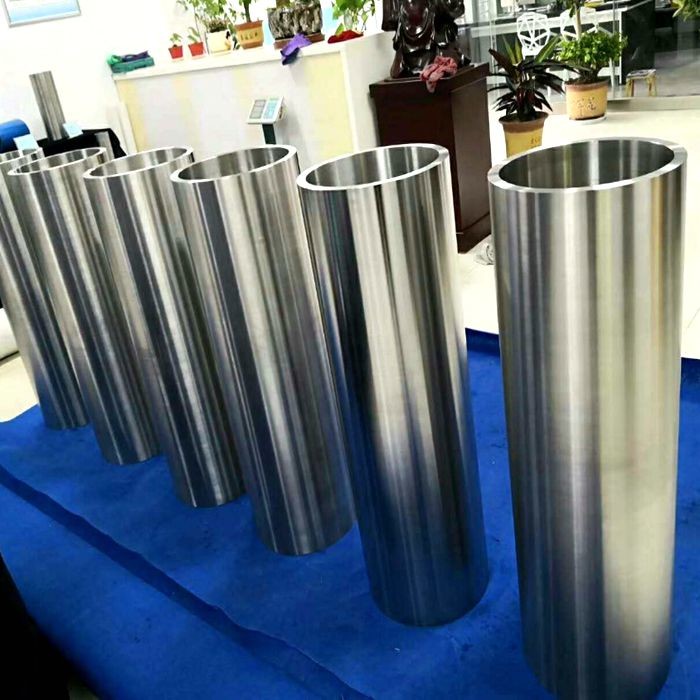

Le tube de titane de grade 2 est un grade couramment utilisé dans l'industrie chimique. La spécification standard ASTM B861 décrit les exigences pour les tubes de titane de grade 2 et autres alliages de titane,comprenant un total de 34 catégories de tuyaux sans soudure en titane et en alliage de titane destinés à une résistance générale à la corrosion et à un service à haute températureLes tubes en titane pur sans couture et soudés, allant de 0,405" (10,29mm) à 36" (914mm), sont disponibles en stock en longueurs pré-taillées et en longueur totale.

Le titane est un métal avec une grande ductilité et malléabilité, ce qui nous permet, en tant que l'une des usines de tubes de titane de la Chine, de produire des composants de différentes formes, y compris des tuyaux ronds, ovales et même carrés. The products produced according to the ASTM B861 specification are designed to perform well in applications where general corrosion resistance and strength at elevated temperatures are primary requirements.

Les spécifications

Site de production: 16 000 m2

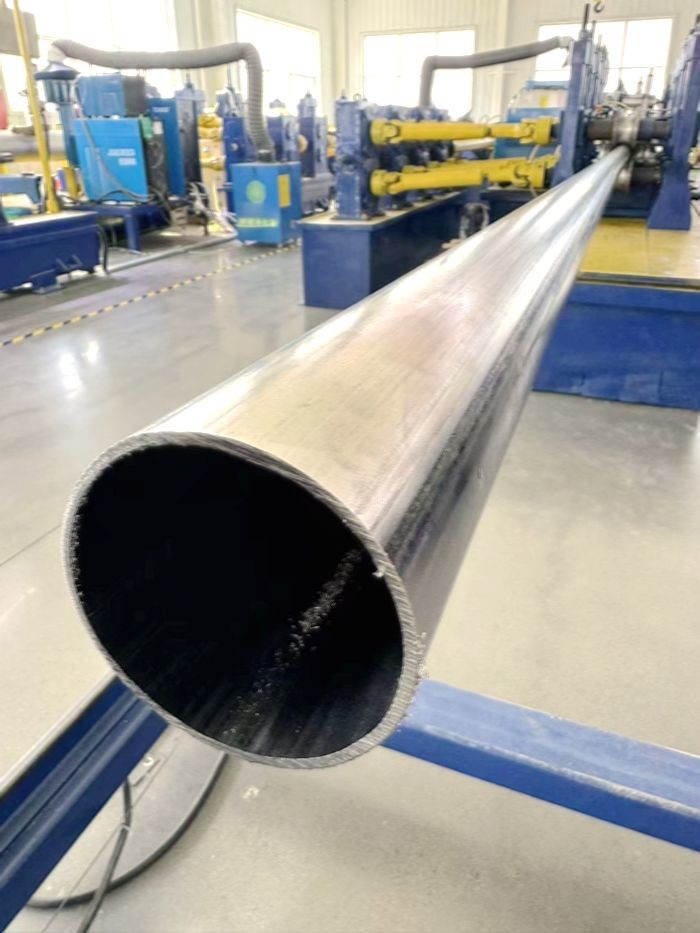

Ligne de production: achat de tubes en titane - tubes en roulement - enlever l'huile - lavage à l'acide - recuit - redresser - inspection du traitement de surface - inspection du tube en titane fini.

L'usine de laminage: 6 ensembles (prévisions pour une augmentation à 9 ensembles)

Fourneau de recuit: 1 ensemble pour un tube de 9 m (sortira au système de recuit en ligne)

Bassin de lavage à l'acide: 1 ensemble d'équipements de décapage standardisés.

Machine à redresser: 3 ensembles

Équipement de camérisation à l'état plat: 2 ensembles

Équipement de traitement de surface:1 jeu

Détecteur de défaut par ultrasons: 1 jeu

Équipement d'essai des propriétés mécaniques: 1 jeu

Équipement de test actuel d'Eddy: 1 jeu

Capacité: 300 tonnes par mois

Mesures d'essai des tubes en titane

Épreuve de flexion

Conformément à la norme ASTM B861, des tubes en titane d'un diamètre nominal de 2 pouces.(51 mm) et en dessous doivent pouvoir être pliés à froid à 90° autour d'un mandrin cylindrique qui est douze fois le diamètre nominal du tuyau sans développer des fissures.

Épreuve hydrostatique

La pression d'essai hydrostatique maximale ne doit pas dépasser 2500 psi (17,2 MPa) pour les tubes de taille inférieure ou égale à 76 mm ou 2800 psi (19,3 MPa) pour les tubes de taille supérieure à 76 mm.La pression hydrostatique doit être maintenue pendant au moins 5 secondes.Lorsque l'acheteur le demande et que la commande le précise, les tubes en titane de qualité 2 d'un diamètre inférieur ou égal à 356 mm doivent être testés à une pression de travail d'une fois et demie supérieure à la pression de travail indiquée.,à condition que la tension de la fibre correspondant à ces pressions d'essai ne dépasse pas la moitié de la résistance minimale spécifiée du tube en titane, telle que déterminée par l'équation donnée au point 16.1Si une fois et demie la pression de travail dépasse 2800 psi (19,3 MPa), la pression d'essai hydrostatique doit être convenue entre le fabricant et l'acheteur.
