Catégorie : Catégorie titanique 1, catégorie 2, catégorie 12

Type : tubes et tuyaux soudés

Norme : ASTM B338 ASTM B337 ASTM B862

Forme : tubes ronds

Diamètre extérieur : 12.7mm, 16mm, 19.05mm, 25.4mm, 38.1mm, 50.8mm, etc..

Épaisseur de paroi : 0.5mm/0.71mm/0.8mm/1.0mm/1.2mm/1.6mm/2.11mm, etc.

État d'approvisionnement : Recuit

Essai : Essai par ultrasons, essai hydraulique
Traitement : Froid/à laminage à chaud

Application : échangeur de chaleur, condensateur, vaporisateur, etc..



Les informations détaillées sous la forme pour le tuyau soudé titanique

Nom d'article	Tube soudé titanique d'échange thermique de tuyau pour le condensateur de réaction d'oxydation de Pta
Matériel	Gr1 Gr2 Gr12
Type	Soudé
Normes	ASTM B338 ASTM B337 ASTM B862
Forme	Tubes ronds avec les extrémités simples
Diamètre extérieur	12.7mm, 16mm, 19.05mm, 25.4mm, 38.1mm, 50.8mm, etc..
Épaisseur de paroi	0.5mm/0.71mm/0.8mm/1.0mm/1.2mm/1.6mm/2.11mm, etc.
Longueur	max.12m, ou selon la demande de clients
Surface	Surface de marinage
Essai	Inspection de courant de Foucault, essai hydraulique, essai par ultrasons



Caractéristiques des tuyaux soudés titaniques

1. Niveau élevé d'automation, efficacité élevée de production. Le tuyau soudé titanique est la sélection de la bande titanique de haute qualité, dans la chaîne de production de soudure de tuyau automatique, après traitement thermique, se redressant, coupure, examinant pour obtenir les produits qualifiés de tuyau. Cela prend seulement environ 10 minutes de la formation à l'empaquetage pour un tuyau soudé titanique, et le processus de production et d'inspection sont tout automatisés.
2. Épaisseur de paroi uniforme et exactitude dimensionnelle élevée, moins de défauts extérieurs, fiabilité élevée. L'uniformité de l'épaisseur de paroi du tuyau de finition est très haut, et d'une manière primordiale, il n'y a aucune formation de microfissure sur la surface intérieure.
3. La force de couture de soudure est plus haute que la force de matrice. La soudure du tube titanique adopte la protection contre les gaz optimisée d'argon d'électrode de tungstène soudant avec le procédé de soudure d'auto-fusion en métal de matrice, qui ne remplit pas métal externe, afin d'assurer l'unité de la soudure et de la composition de matrice.
4. Avantage de coût du tuyau soudé titanique. La concurrence sur le marché soudé titanique du tuyau de la Chine est particulièrement féroce, et le prix de produit avait longtemps plané à un bas historique, et bien inférieur au prix du tuyau sans couture de produits semblables.

Propriétés mécaniques du matériel titanique

Catégorie d'ASTM	Composition en alliage	Résistance à la traction		Limite conventionnelle d'élasticité		Élongation %
		ksi	MPA	ksi	MPA
GR1	Ti d'Unallyed 35A-CP1 (pur)	35	240	25	170	24
GR2	Ti d'Unallyed 50A-CP2 (pur)	50	345	40	275	20
GR12	Ti-0.3Mo-0.8Ni	70	483	50	345	18

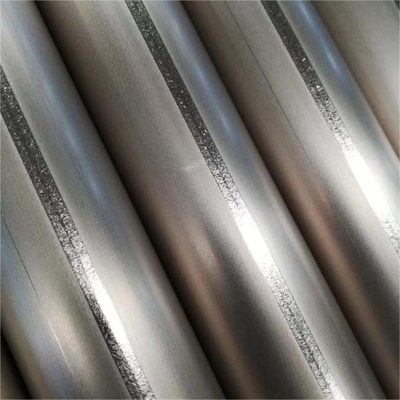

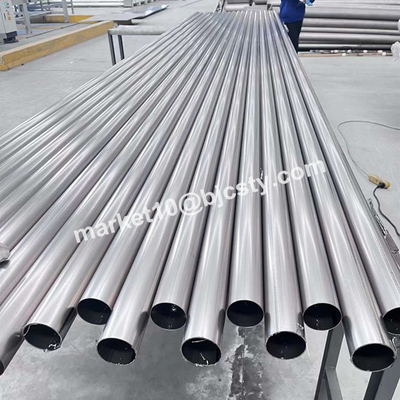

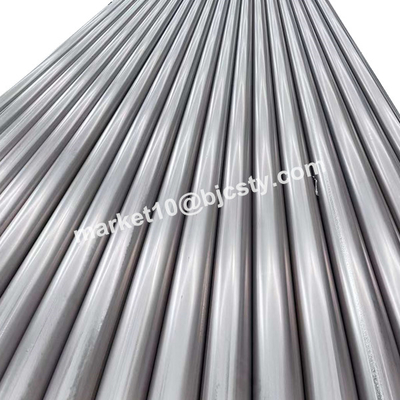

Images des tuyaux soudés titaniques

L'alliage titanique et titanique ont les avantages de la résistance à la corrosion de haute résistance et bonne, et conviennent à faire des pièces de transfert de chaleur de mince-mur. Quand il est employé comme élément de transfert de chaleur, la surface est lisse et la force d'adhérence est petite, qui peut effectivement empêcher mesurer et assurer une conduction thermique stable pendant longtemps. Le titane Gr1, Gr2, et Gr12 ont la force modérée, la bonne plasticité et la bonne représentation de traitement froide, et ont été transformés en divers genres de tubes d'échange thermique, qui sont très utilisés dans le condensateur et l'échangeur de chaleur de l'énergie nucléaire, du dessalement d'eau de mer, de l'industrie pétrochimique, de la réfrigération, de la protection de l'environnement et d'autres champs. Le tube soudé titanique sera de plus en plus demande, le champ d'application sera de plus en plus étendu.
