Bride titanique du tuyau Dn10-Dn1000, bride titanique de cou de soudure d'ASME B16.9
Lieu d'origine | La Chine |
---|---|
Nom de marque | CSTY2022 |
Certification | ISO9001 |
Numéro de modèle | l'asme B16.9 Gr2 a forgé la bride titanique |
Quantité de commande min | 10 morceaux |
Prix | $50.00 - $1,000.00/ Piece |
Détails d'emballage | Paquet de boîte en bois d'exportation avec l'attache en métal pour assurer le coffre-fort de expédit |
Délai de livraison | 10~15 jours de travail |
Conditions de paiement | T/T, L/C |
Capacité d'approvisionnement | 2000 morceaux par mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNorme | Norme ANSI B16.5, ASME B16.47, MSS-SP-44, api, AWWA, DIN, JIS, les BS, en, et d'autres | Forme | Bride titanique forgée |
---|---|---|---|
Taille | DN10-DN1000 ou taille adaptée aux besoins du client | Catégorie | Gr2, Gr1, Gr4, Gr5 |
Couleur | argent lumineux | Pression | Class150/300/600/9001500/2500 |
Application | Traitement chimique, produits pétrochimiques, pétrole et gaz, production d'électricité, aérospatial, | Techniques | Bâti forgé |
Surligner | Bride titanique du tuyau Dn1000,Bride titanique du tuyau Dn10,Bride titanique de cou de soudure d'ASME B16.9 |
Bride titanique du tuyau Dn10-Dn1000, bride titanique de cou de soudure d'ASME B16.9

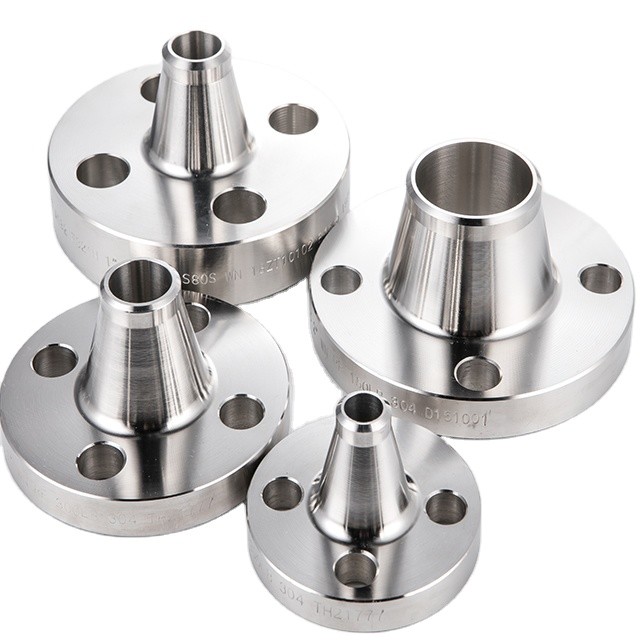

La bride de cou de soudure est un type de bride qui a un long cou conique et est conçue bout-pour être soudée dans un tuyau. La conception de cou de soudure fournit une transition douce entre la bride et le tuyau, assurant l'écoulement optimal et réduisant au minimum la turbulence. Elle fournit également la force et la rigidité au joint.
La désignation Dn10-Dn1000 se rapporte à la gamme des tailles de tuyau que la bride titanique de tuyau peut s'adapter. Elle indique que la bride peut être employée avec des tuyaux s'étendant de DN10 (10 millimètres) jusqu'à DN1000 (1000 millimètres) de diamètre. Cette gamme couvre une grande variété de tailles de tuyau utilisées généralement dans des applications industrielles.
Les spécifications d'ASME B16.9 sont une norme développée par la société américaine des ingénieurs mécaniciens (ASME) qui fournit des directives pour l'acier travaillé et les garnitures de tuyau faits à l'usine d'alliage. « La bride titanique de cou de soudure d'ASME B16.9 » indique que la bride titanique de cou de soudure est fabriquée aux dimensions et aux caractéristiques semblables conformément à la norme B16.9.
De façon générale, la bride titanique du tuyau Dn10-Dn1000 avec une conception de cou de soudure d'ASME B16.9 convient aux tuyaux titaniques de jointure dans la classe de grandeur spécifique, fournissant une connexion sûre et étanche qui peut résister à des hautes températures et à des environnements corrosifs.

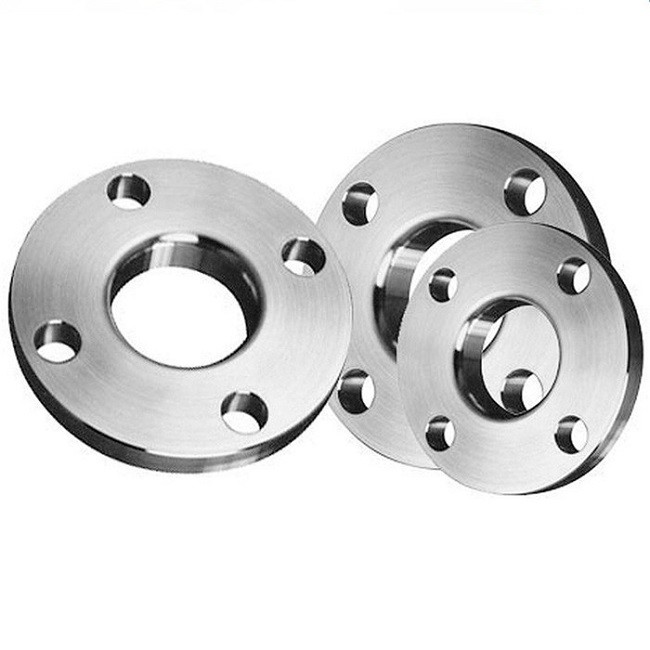

Spécifications du glissement titanique sur la bride de tuyau
Taille | 1/2'“(DN15) à 48" “(DN1200) |
Norme | Norme ANSI B16.5, ASME B16.47, MSS-SP-44, api, AWWA, DIN, JIS, les BS, en, et d'autres |
Matériel | GR2 titanique, Gr5, GR7, GR12 |
Pression | Class150, 300, 600, 900 1500 et Class2500 PN6, PN10, PN16, PN25, PN40 et PN64 JIS 5K, 10K, 16K et 20K |
Type | Cou, abat-jour, soudure de prise, filetée, Lap Joint, plat, etc. sans lacets et soudants |
Parement | Visage augmenté (rf), visage plat (FF), Ring Type Joint (RTJ), et d'autres |
Finition extérieure | Usiné, poli, ou selon le besoin des clients |
Connexion | Soudure et fil soudés bout à bout et de prise |
Inspection | Droite, tiers de PT.OR |
Application | Traitement chimique, produits pétrochimiques, pétrole et gaz, production d'électricité, aérospatial, médical, marin, et d'autres. |
MOQ | 10 morceaux |
Liste de produits connexes
Brides de cou de soudure
La bride de soudure est la norme contre laquelle toutes autres brides de norme ANSI sont mesurées quand il s'agit de force et portent la vie. Les longues brides de cou de soudure sont les standard parce qu'elles sont employées pour beaucoup de différentes applications à haute pression à un grand choix de températures extrêmes et sont conçues pour limiter la turbulence et l'érosion au joint.
Brides sans lacets
Généralement ces brides sont à environ deux-tiers évalués de la force d'une longue bride standard de cou de soudure et elles ont une résistance à la fatigue environ d'un tiers de cela d'une bride comparable de cou de long-soudure. Elles sont reliées dans des tuyaux utilisant deux soudures d'angle, une au en dehors de la bride et des autres à l'intérieur de la bride. Ceci les incite un peu plus longues pour installer sur un tuyau, aussi bien que réduit la polyvalence de la bride parce que la combinaison de elles avec le coude et les pièces en t n'est pas possible. Toutes les garnitures utilisées avec les brides sans lacets doivent avoir une extrémité droite.
Brides aveugles
Les brides aveugle de tuyau des ouvertures de récipient isolent des tuyaux, des valves, et d'ASME pression tout en fournissant une option pour augmenter le réseau de canalisation à l'avenir. Ces brides sont également employées souvent pour l'essai à haute pression dans le réseau de canalisation.
Brides de soudure de prise
Les brides de soudure de prise sont juste environ aussi fortes que le glissement sur des brides, mais sont environ 50% plus forts quand il s'agit de fatigue de résistance. Ces brides sont attachées utilisant une soudure d'angle simple sur en dehors de la bride. Ceci les rend moins de main-d'oeuvre pour installer.
Brides filetées
La meilleure chose sur les brides filetées est qu'ils peuvent être installés sur un système de tuyau sans soudure. Ceux-ci sont employés pour de plus petites tailles de tuyau le plus souvent et seulement pour les systèmes de tuyau qui ont les murs épais.
Champ d'application de la bride titanique de cou de soudure
1.Oil et gaz : Les brides titaniques de cou de soudure sont utilisées généralement en huile et prospection de gaz, production, raffinage, et transport. Elles sont utilisées dans les canalisations, les plates-formes en mer, les installations sous-marines, et les raffineries dues à leur excellente résistance à la corrosion dans les environnements durs.
traitement 2.Chemical : Les brides titaniques de cou de soudure trouvent l'application dans les usines chimiques et les équipements qui manipulent les produits chimiques, les acides, et les alcalis corrosifs. Elles sont employées dans les canalisations, les réacteurs, les échangeurs de chaleur, et tout autre équipement où la résistance à la corrosion chimique est cruciale.
génération 3.Power : Des brides titaniques de cou de soudure sont utilisées dans des centrales, y compris des équipements d'énergie nucléaire, thermique, et renouvelable. Elles sont utilisées dans des turbines à vapeur, des échangeurs de chaleur, et des applications à hautes températures dues à leur force, résistance à la corrosion, et capacité de résister à des hautes pressions et à des températures.
4.Aerospace et défense : L'industrie aérospatiale utilise le cou titanique de soudure bride dans des moteurs d'avions, des moteurs-fusées, et d'autres composants aérospatiaux. La nature légère du titane, ajoutée à sa résistance de haute résistance et à la corrosion, lui fait un matériel idéal pour ces applications.
5.Marine et construction navale : Des brides titaniques de cou de soudure sont utilisées dans la construction navale, les plates-formes en mer, et les installations marines. Elles fournissent la résistance à la corrosion d'eau de mer, les rendant appropriées pour des applications marines critiques.
6.Medical et biomédical : Les brides titaniques de cou de soudure trouvent l'application dans les dispositifs médicaux, les implants, et des instruments chirurgicaux. Le biocompatibility, la résistance à la corrosion, et la capacité du titane d'intégrer avec les tissus humains lui font un matériel préféré pour des applications médicales.
traitement 7.Water : Des brides titaniques de cou de soudure sont employées dans des usines de dessalement, des équipements de traitement des eaux résiduaires, et d'autres applications de traitement de l'eau. Elles offrent la résistance à la corrosion dans les environnements salins et durs de l'eau.
8.Pharmaceutical et biotechnologie : Des brides titaniques de cou de soudure sont utilisées dans des industries pharmaceutiques et biotechnologiques pour la production des drogues, des vaccins, et du biologics. Leur résistance aux substances corrosives et facilité du nettoyage les rendent appropriées aux processus sanitaires.
Étiquette : Bride titanique, bride de cou de soudure, bride titanique de tuyau
